做集成电路封装的同行都清楚，随着芯片制程逼近物理极限，先进封装成了提升性能的关键路径。从硅通孔（TSV）到玻璃通孔（TGV），从扇出型封装到3D堆叠，微孔加工无处不在。但这些孔越来越小、越来越深，材料也越来越杂——硅、玻璃、陶瓷、有机基板、铜、镍……每一种都有自己的脾气。今天我想结合家家用激光29年的打孔经验，跟你聊聊高端封装里那些棘手的微孔问题，以及我们是怎么一步步解决的。

一、材料与结构：不是所有激光都能应付多层异质界面

高端封装基板往往是多层异质材料叠加：硅片上的二氧化硅层、再分布层（RDL）的聚酰亚胺、铜柱、底部填充胶……激光要在这些材料交界处精准开孔，还不能伤及相邻层。

难点在哪？​ 不同材料对激光的吸收率、热扩散系数、烧蚀阈值差异很大。比如铜对红外激光反射率超过90%，而聚酰亚胺对紫外吸收很好。用单一波长打过去，要么铜层没打穿，要么有机层已经烧焦了。

我们的对策：​ 不是用一种激光硬打，而是根据材料组合选择最优光源。对于硅/铜/有机层叠结构，我们推荐紫外皮秒激光（355nm，脉宽10ps）。皮秒激光的脉冲宽度介于纳秒和飞秒之间，既有冷加工的低热影响，又有足够的能量密度穿透铜层。同时，我们开发了“分层能量映射”算法：软件根据每层材料的厚度和烧蚀阈值，自动分配不同深度区间的能量密度，确保每层都被精确去除，而界面处不产生热积累。

对于玻璃通孔（TGV），玻璃的脆性是个大麻烦。我们改用飞秒激光（脉宽<400fs），利用其超短脉冲诱导玻璃改性，再通过湿法刻蚀扩大孔径。这样打出来的孔壁光滑无裂纹，粗糙度Ra<0.2μm，完全满足后续电镀填充的要求。

二、深径比与锥度：20:1不是终点，是起点

TSV的典型深径比在10:1到20:1之间，TGV甚至更高。激光在深孔中传播时，能量衰减很快，底部往往打不透，或者打出来像个漏斗。

难点在哪？​ 深孔加工时，熔融物和等离子体在孔内聚集，阻碍激光传输；同时，焦点位置随深度变化，如果不对焦深做动态补偿，锥度会越来越大。

我们的对策：​ 采用“变焦逐层扫描+同轴吹气”组合拳。我们把整个深度分成几百层，每层只去除0.5-1μm，激光焦点跟着深度实时下移，保证每一层的能量密度一致。同时，通过同轴喷嘴向孔内吹入高压氮气（0.4-0.6MPa），把熔融物和等离子体强制排出，避免能量衰减。实测数据：在硅片上加工孔径30μm、深度600μm（深径比20:1）的TSV，进出口直径差控制在2.5μm以内，孔壁粗糙度Ra<0.3μm。

对于需要锥形孔或台阶孔的场景，我们还可以在扫描过程中动态改变扫描半径，实现一次成型。比如，先以较大半径打出一个喇叭口引导段，再自动切换小半径打直孔段，整个过程无需停机换夹具。

三、批量一致性与洁净度：晶圆级加工的两座大山

高端封装往往是晶圆级加工，一片12英寸晶圆上有成千上万颗芯片，每个芯片上又有几十个微孔。如果有一个孔偏了或堵了，整片晶圆可能报废。

难点在哪？​ 设备连续运行几个小时，镜片热漂移、晶圆翘曲、环境温度变化都会导致焦点偏移和孔径波动。另外，激光加工产生的微粒如果落在晶圆表面，会污染后续工艺。

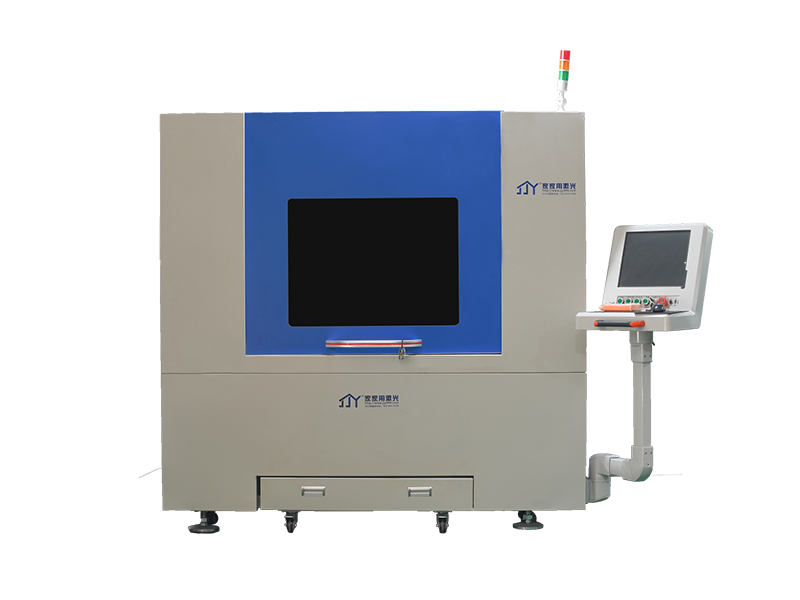

我们的对策：​ 首先是硬件层面，设备内置了实时焦点跟踪系统，以100Hz的频率监测焦点位置并自动补偿，连续运行8小时的焦点漂移控制在±1μm以内。其次是过程控制，我们采用“加工即检测”模式：每个孔加工完成后，同轴高倍相机立即拍照，软件自动测量孔径和位置，超差时立即停机并标记。这样既保证了质量，又避免了批量报废。

对于洁净度，设备标配HEPA过滤和微负压加工仓，微粒排放浓度<0.1mg/m³，满足Class 100洁净室要求。如果客户需要Class 10，我们可以加装封闭式加工仓和氮气吹扫，同时采用真空吸附台固定晶圆，减少微粒飞扬。

四、家家用激光能为你做什么？

我们在集成电路封装微孔加工领域，已经积累了硅、玻璃、陶瓷、有机基板、铜等多种材料的成熟工艺，覆盖TSV、TGV、RDL开窗、凸点下金属层（UBM）开口等应用。无论你需要直孔、锥孔、台阶孔还是盲孔，我们都可以提供从打样到量产的完整服务。

最直接的方式是：寄样品过来。把你的晶圆或基板寄到我们深圳的应用验证中心，我们免费打样，3-5个工作日给你一份详细的工艺报告，包括孔径CPK、孔壁SEM照片、锥度数据、节拍估算和成本对比。你觉得合适，我们再聊设备方案；不合适，你至少拿到了一组专业数据，对自己也有参考价值。

29年来，家家用激光的宗旨一直没变：让天下没有难钻的孔。高端封装的微孔再小、再深，我们也愿意陪你一起想办法。
